沸騰氯化鎂應(yīng)力腐蝕試驗條件和步驟

1.試驗溶液量：保證每個試樣在250mL以上。

2.在整個試驗期間里，試驗溶液的沸點需保持在143℃士1℃。根據(jù)試驗要求，試驗溶液沸點也可保持在155℃士l℃。

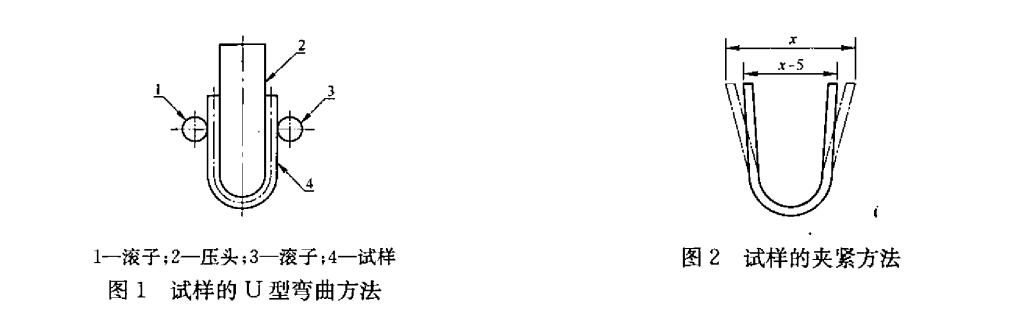

3.試樣用半徑為8 mm的壓頭在滾柱壓模上彎曲成U型并使其兩臂平行，如圖1所示。之后，用適當(dāng)?shù)膴A具將兩臂間的寬度壓縮5mm來施加應(yīng)力，如圖2所示．在緊固夾具與試樣之間墊入適當(dāng)?shù)慕^緣材料。然后用5～15倍放大鏡檢查試樣是否有表面缺陷。并用適當(dāng)?shù)娜軇┏痛谩?/p>

4.在試驗溶液完全沸騰以后，放入施加應(yīng)力的試樣，這個時刻作為試驗開始時間。一個試驗容器中最多放兩個試樣，不同的鋼種（如奧氏體不銹鋼、雙相不銹鋼等）不能放入同一個容器中。

5.每隔一定時間用夾具將試樣取出用蒸餾水或去離子水沖洗干凈，用5～15倍放大鏡觀察試樣的破裂情況。這個操作要在盡可能短的時間內(nèi)完成。

6.觀察后，立即將試樣放人沸騰溶液中，繼續(xù)試驗。

7.反復(fù)進行第5和第6的操作。從試驗開始到用放大鏡看到有裂紋產(chǎn)生所需要的時間稱為宏觀裂紋發(fā)生時間，從試驗開始到裂紋穿透試樣的寬度所需要的時間稱為試樣裂紋貫穿時間。試樣宏觀裂紋發(fā)生時間及試樣裂紋貫穿時間均指試樣在沸騰溶液中的時間。

8.在長期試驗中最多7天更新一次溶液。

9.每次試驗平行試樣不得少于3個。

沸騰氯化鎂應(yīng)力腐蝕試驗的樣品要求：

1.板狀試樣尺寸：厚1～3 mm，寬10mm或15mm，長75mm。如果試樣厚度超過3mm，則僅切削其中一面，使厚度達到3mm，將非切削表面作為試驗表面。

2.試樣的加工采用對于材質(zhì)影響少的鋸切等方法。在剪切的情況下，對切口斷面進行切削和磨削加工，以消除剪切的影響。加工后的試樣，可根據(jù)試驗?zāi)康男枰M行消除殘余應(yīng)力影響的熱處理。

3整個試樣表面用GB/T 2481.l中規(guī)定的水砂紙依次磨到W40號．然后用適當(dāng)溶劑除油、洗凈。
